انتخاب و رعایت ابعاد استاندارد آسانسور یکی از مهم ترین مراحل طراحی و اجرای آسانسور در ساختمان های مسکونی، اداری و تجاری است. بسیاری از مشکلات رایج مانند لرزش، عملکرد نامناسب، خرابی های مکرر یا حتی عدم دریافت تأییدیه پایان کار، به طور مستقیم از رعایت نشدن این استانداردها ناشی می شود.
این مقاله راهنمای جامع شماست برای آشنایی کامل با استانداردها، ابعاد، الزامات فنی و نکات کلیدی در انتخاب آسانسور مناسب.
جدول ابعاد استاندارد آسانسور
برای انتخاب بهترین آسانسور، اولین قدم شناخت ابعاد استاندارد کابین و چاهک بر اساس ظرفیت است. (مقادیر تقریبی و مطابق استاندارد رایج EN 81 و استاندارد ملی ایران هستند)
| ظرفیت | ابعاد کابین (عرض × عمق) | ابعاد چاهک (عرض × عمق) |
| ۲ نفره | 80 × 90 سانتی متر | 130 × 140 سانتی متر |
| ۴ نفره | 100 × 110 سانتی متر | 150 × 160 سانتی متر |
| ۶ نفره | 110 × 140 سانتی متر | 170 × 190 سانتی متر |
| ۸ نفره | 140 × 140 سانتی متر | 200 × 200 سانتی متر |
| ۱۰ نفره | 160 × 160 سانتی متر | 220 × 220 سانتی متر |
این جدول پایه اصلی برای طراحی استاندارد آسانسور مسکونی است.
تعریف ابعاد استاندارد آسانسور
ابعاد استاندارد آسانسور شامل سه بخش اصلی است:
- ابعاد کابین: اندازه مفید داخلی آسانسور که افراد در آن قرار می گیرند.
- ابعاد چاهک: فضای سازه ای مورد نیاز شامل محل حرکت کابین، ریل ها و درهای طبقات.
- ابعاد موتورخانه یا محل نصب تجهیزات در انواع بدون موتورخانه.
رعایت این ابعاد برای دریافت تأییدیه استاندارد، عملکرد صحیح و امنیت کامل آسانسور ضروری است.

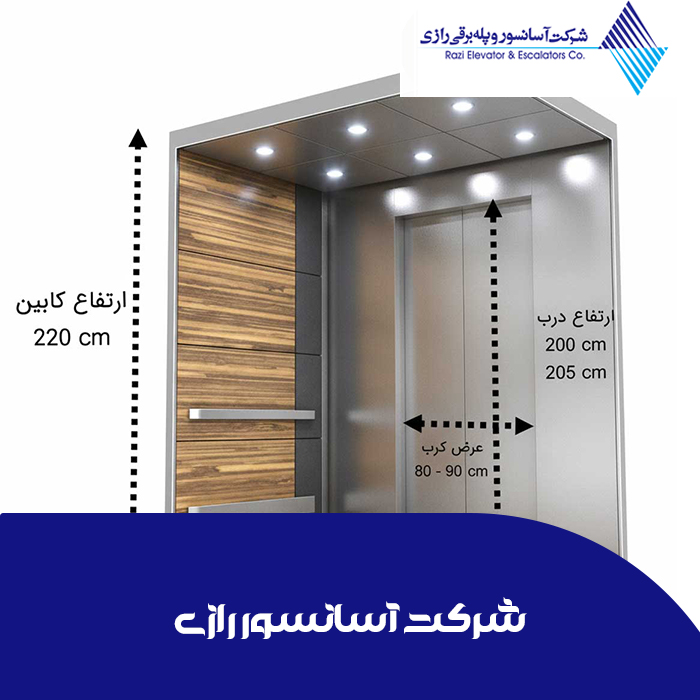

عوامل اصلی در تعیین ابعاد آسانسور
۱. کاربری ساختمان
کاربری، مهم ترین فاکتور در تعیین نوع و ابعاد آسانسور است.
- ساختمان مسکونی
- ساختمان اداری یا تجاری
- ساختمان درمانی / بیمارستانی
در این مقاله تمرکز اصلی بر استاندارد آسانسور مسکونی است، اما برای مقایسه، سایر کاربری ها نیز بررسی می شوند.
۲. ظرفیت و جمعیت استفاده کننده
تعداد ساکنان ساختمان، تعداد واحدها و تعداد طبقات، تعیین کننده ظرفیت مورد نیاز است.
- ساختمان ۴ طبقه با ۸ واحد → حداقل آسانسور ۶ نفره
- ساختمان ۵–۷ طبقه با ۱۰–۱۵ واحد → معمولاً آسانسور ۸ نفره
- برج های مسکونی → حداقل ۲ آسانسور ۸–۱۳ نفره
ظرفیت انتخاب شده مستقیماً بر ابعاد کابین، چاهک و نهایتاً استاندارد آسانسور مسکونی تأثیر می گذارد.
۳. مقررات و استانداردها
مبنای طراحی آسانسور مطابق موارد زیر انجام می شود:
- استاندارد ملی ایران (ISIRI 6303)
- استاندارد EN 81 اروپا
- استاندارد ASME A17.1
این استانداردها حداقل و حداکثر ابعاد، سطح ایمنی و مشخصات نصب را تعیین می کنند.
ابعاد استاندارد آسانسور مسکونی
در ساختمان های مسکونی، چند ظرفیت اصلی بیشترین کاربرد را دارند:
- ۴ نفره (بسیار رایج)
- ۶ نفره (پرمصرف)
- ۸ نفره (برای مجتمع های پرتردد)
ابعاد پیشنهادی برای آسانسور مسکونی:
| ظرفیت | ابعاد کابین | ابعاد چاهک |
| ۴ نفره | 100×110 | 150×160 |
| ۶ نفره | 110×140 | 170×190 |
| ۸ نفره | 140×140 | 200×200 |
این مقادیر مورد تأیید کارشناسان و سازمان استاندارد برای دریافت گواهی نصب و بهره برداری هستند.
ابعاد آسانسور تجاری و اداری
در ساختمان های تجاری و اداری:
- رفت وآمد زیاد است
- زمان انتظار باید کم باشد
- ظرفیت ها معمولاً بزرگ تر انتخاب می شوند
حداقل ظرفیت پیشنهادی: ۸ نفره و ۱۰ نفره
ابعاد کابین برای ۱۰ نفره معمولاً: 160×160 سانتی متر
ابعاد آسانسور بیمارستانی
آسانسورهای بیمارستانی باید امکان ورود تخت بیمار یا برانکار را داشته باشند.
ابعاد استاندارد اصلی:
- برانکاردبر: 140×240 سانتی متر
- تخت بر: 160×280 سانتی متر
- چاهک معمولاً حدود: 250×300 سانتی متر و بیشتر
این آسانسورها الزامات ایمنی کاملاً متفاوتی دارند.
ابعاد کابین آسانسور ۸ نفره
ظرفیت ۸ نفره کاربرد زیادی در ساختمان های مسکونی متوسط و بزرگ دارد.
ابعاد استاندارد کابین ۸ نفره:
- عرض: 140 سانتی متر
- عمق: 140 سانتی متر
- ارتفاع: حداقل 220 سانتی متر
- ابعاد چاهک: حدود 200×200 سانتی متر
این ظرفیت بیشترین توازن بین کارایی، فضا و هزینه را دارد.
ابعاد چاهک و موتورخانه آسانسور
ابعاد چاهک
چاهک باید فضای کافی برای موارد زیر داشته باشد:
- کابین
- وزنه تعادل
- ریل ها
- سیستم درب ها
- دیوارهای محافظ
عرض و عمق چاهک معمولاً ۳۰ تا ۵۰ سانتی متر بزرگ تر از ابعاد کابین در نظر گرفته می شود.
ابعاد موتورخانه
بسته به نوع آسانسور (کششی یا هیدرولیک):
- موتورخانه طبقه آخر: حدود 150×200
- یا حذف موتورخانه در مدل های MRL (بدون موتورخانه)
نکات کلیدی در انتخاب ابعاد آسانسور
- انتخاب ظرفیت مناسب بر اساس جمعیت ساکن
- بررسی امکان نصب در ساختمان های قدیمی
- انتخاب بین کششی و هیدرولیکی بر اساس محدودیت فضا
- توجه به استانداردهای اجباری
- توجه به عرض درب (حداقل 70 تا 90 سانتی متر)
تفاوت آسانسور کششی و هیدرولیکی از نظر ابعاد
آسانسور کششی:
- نیاز به چاهک عمیق تر
- معمولاً نیاز به موتورخانه (به جز مدل MRL)
- کابین سبک تر
آسانسور هیدرولیکی:
- مناسب ساختمان های فاقد فضای کافی
- بدون نیاز به موتورخانه بزرگ
- مناسب نصب در ساختمان های قدیمی
در بسیاری از پروژه ها، برای رعایت استاندارد آسانسور مسکونی در ساختمان های قدیمی، انتخاب هیدرولیکی توصیه می شود.
استانداردهای جهانی ابعاد آسانسور
شناخته شده ترین استانداردها:
- EN 81 اروپا
- ISO 4190
- ASME A17.1 آمریکا
این استانداردها حداقل ابعاد مجاز کابین، چاهک، محل تجهیزات و سطح ایمنی را مشخص می کنند و مبنای طراحی آسانسورهای استاندارد هستند.
جمع بندی
رعایت ابعاد استاندارد آسانسور و انتخاب ظرفیت مناسب یکی از حیاتی ترین بخش های طراحی و ساخت ساختمان است.
با توجه به اینکه در ساختمان های مسکونی، رفت وآمد روزانه افراد زیاد است، طراحی صحیح طبق استانداردهای جهانی و ملی باعث می شود:
- ایمنی دستگاه تضمین شود
- طول عمر آسانسور افزایش یابد
- هزینه های تعمیر کاهش پیدا کند
- و مهم تر از همه، تجربه کاربری بهتر شود
اگر قصد طراحی یا نصب آسانسور دارید، اولین قدم بررسی دقیق ابعاد استاندارد آسانسور مسکونی و تطبیق آن با ساختار ساختمان است.
پاسخ به سوالات متداول درباره استاندارد آسانسور مسکونی
1_ ابعاد استاندارد آسانسور مسکونی چند است؟
ابعاد استاندارد بسته به ظرفیت متفاوت است، اما پرکاربردترین:
- ۶ نفره: 110×140
- ۸ نفره: 140×140
که مطابق استاندارد ملی ایران و EN 81 می باشد.
2_ آیا آسانسور بیمارستانی ابعاد خاصی دارد؟
بله. الزامی است.
- 140×240 (برانکاردبر)
- 160×280 (تخت بر)
3_ آیا امکان نصب آسانسور در ساختمان قدیمی وجود دارد؟
بله، در ۹۰٪ موارد:
- استفاده از آسانسورهای بدون موتورخانه (MRL)
- انتخاب آسانسور هیدرولیکی
- استفاده از کابین های سفارشی کوچک
کاملاً امکان پذیر است.
